私たちは今、コンピュータ・テクノロジーの歴史における大きな転換点に立ち会っています。これまで半導体の進化を支えてきた「ムーアの法則（半導体の集積密度は18〜24ヶ月で2倍になる）」が物理的、そして経済的な限界に突き当たる中、その壁を打ち破る「救世主」として注目されているのがチップレット（Chiplet）という技術です。
「チップレット」とは一言で言えば、「巨大な一つのチップを作るのではなく、小さな機能別のチップをブロックのように組み合わせて、一つの巨大なシステムを作り上げる」という発想の転換です。
本記事では、このチップレットがなぜ生まれ、どのような仕組みで動き、私たちの未来をどう変えるのか、その全貌を徹底的に解説します。

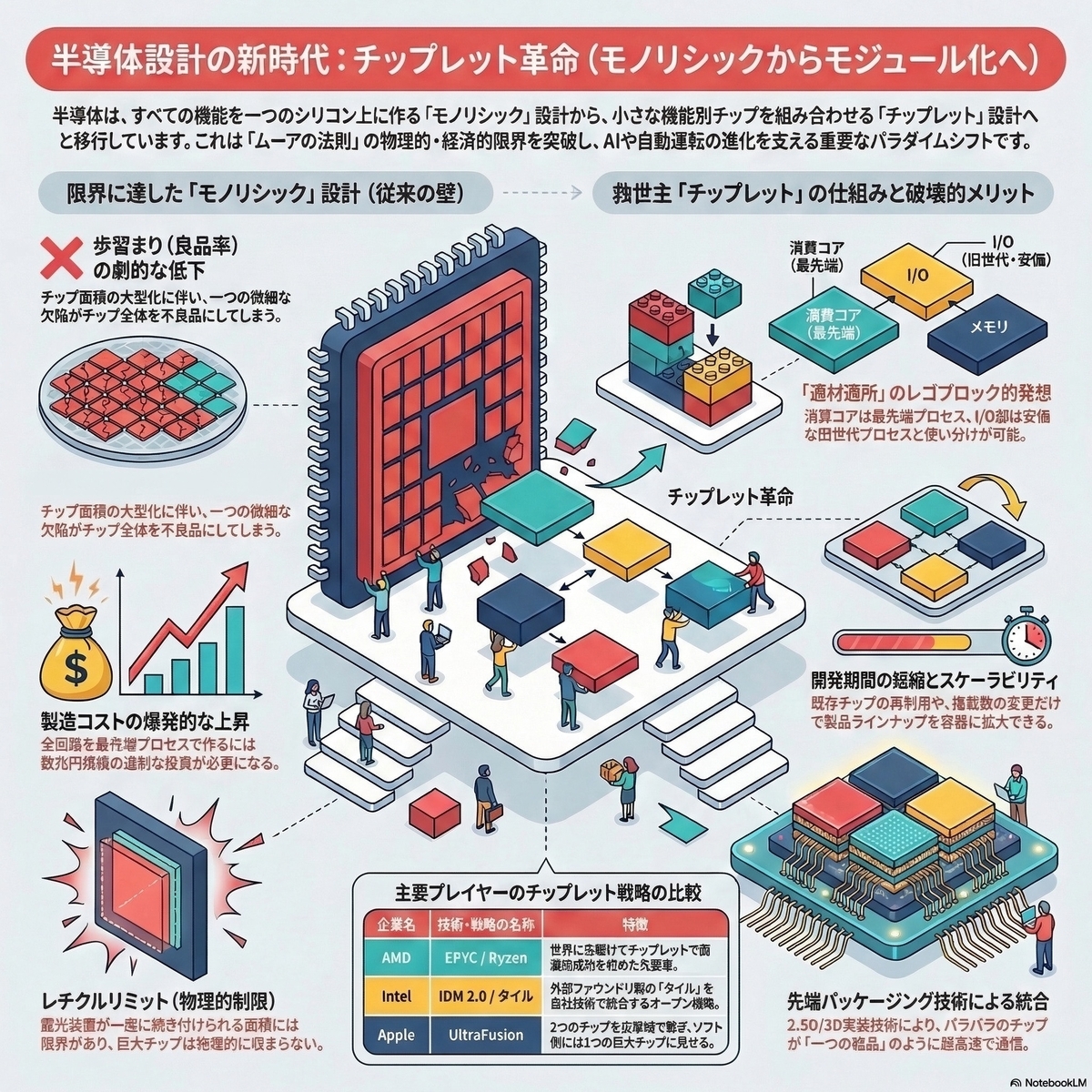

■限界に達した「モノリシック」な設計
これまでの半導体は、「モノリシック（一塊の）」と呼ばれる設計が主流でした。これは、プロセッサのコア、メモリコントローラ、入出力（I/O）インターフェースなど、すべての機能を一つのシリコンウェハ上に、同じ製造プロセス（例えば最新の3nmプロセスなど）で焼き付ける手法です。
しかし、この手法は現在、主に3つの大きな壁に直面しています。
1. 物理的な限界と「歩留まり」の悪化
チップの性能を上げようとすればするほど、回路を微細化し、チップの面積を大きくする必要があります。しかし、シリコンウェハには必ず一定の確率で欠陥（ゴミや傷）が生じます。チップの面積が大きくなればなるほど、その一つの欠陥によってチップ全体が不良品になってしまう確率が高まります。これを「歩留まり（イールド）の低下」と呼びます。巨大な最先端チップを作ることは、今や非常に効率の悪いギャンブルのようになっているのです。
2. 製造コストの爆発的上昇
最新の2nmや3nmといった微細化プロセスは、驚異的な性能をもたらしますが、その製造ラインを構築するには数兆円規模の投資が必要です。しかも、すべての回路が最新プロセスを必要としているわけではありません。例えば、外部と通信するための「I/O部」などは、最新プロセスを使っても性能が劇的に上がるわけではなく、むしろ古いプロセスのほうが安定して安価に作れるという性質があります。すべてを最新プロセスで作るモノリシック設計は、いわば「トイレのドアノブまで純金で作る」ような過剰投資になってしまっているのです。
3. レチクルリミット（露光サイズ）の制限
半導体を製造する露光装置には、一度に焼き付けられる面積の限界（レチクルリミット）があります。AI処理などで求められる超巨大な計算能力を実現しようとすると、もはや物理的に「一つのチップ」には収まりきらないサイズが必要になってきているのです。
■チップレットという「レゴブロック」的発想
これらの課題を解決するために登場したのが、チップレット技術です。
チップレットとは、本来一つの大きなチップで行っていた機能を、小さな「小片（レット）」に分割して製造し、それらを特殊な基板上で超高速に接続する技術を指します。
このアプローチは、あたかもレゴブロックを組み立てるような柔軟性を持っています。
機能を最適化する「適材適所」の思想
チップレットの最大の強みは、各ブロック（ダイ）ごとに最適な製造プロセスを選択できる点にあります。
- 演算コア（CPU/GPU）： 速度と省電力性が命。最高コストの「最先端プロセス（例：3nm）」で製造。
- メモリコントローラ： そこそこの性能で十分。コストパフォーマンスの良い「枯れたプロセス（例：7nm）」で製造。
- I/O・アナログ回路： 物理的なサイズが必要で微細化の恩恵が少ない。安価な「旧世代プロセス（例：14nm）」で製造。
これらを組み合わせて一つのパッケージに収めることで、全体のコストを抑えつつ、必要な部分だけを最高性能に引き上げることが可能になります。
■チップレットがもたらす4つの破壊的メリット
チップレットは単なる「苦肉の策」ではありません。それはビジネスモデルや開発スピードを根本から変えるメリットを秘めています。
1. 劇的なコストダウンと歩留まりの改善
小さなチップレットを複数作るほうが、巨大なチップを一つ作るよりも、欠陥の影響を最小限に抑えられます。一部に欠陥があっても、その小さな破片を捨てるだけで済み、残りの正常なチップレットは他の製品に流用できます。これにより、製造コストを大幅に引き下げることが可能です。
2. 開発期間（タイム・トゥ・マーケット）の短縮
新しいプロセッサを開発する際、すべてのパーツを一から設計し直す必要はありません。すでに完成している「I/Oチップレット」や「メモリコントリーチップレット」を再利用し、演算コアの部分だけを最新のものに載せ替えることで、製品化までの時間を劇的に短縮できます。
3. 異種混合（ヘテロジニアス）コンピューティングの実現
異なるメーカーが作ったチップレットを組み合わせることも理論上は可能です。例えば、自社製のAIアクセラレータに、他社製の高性能なCPUチップレットを組み合わせるといった「ベスト・オブ・ブリード（各分野の最良の組み合わせ）」の製品開発が現実味を帯びています。
4. スケーラビリティの自由自在な拡大
ハイエンドモデルには演算チップレットを8個搭載し、ミドルレンジモデルには2個だけ搭載する。このように、同じチップレットの組み合わせ数を変えるだけで、製品ラインナップを容易に構築できます。これはAMDの「Ryzen」シリーズが市場を席巻した大きな要因の一つです。
■技術的障壁と「パッケージング」の進化
もちろん、バラバラのチップを一つに見せかけるのは容易なことではありません。そこには高度なエンジニアリングが必要とされます。
ダイ間接続（Die-to-Die Interconnect）
チップレット同士を接続する道（配線）は、従来の基板上の配線よりも圧倒的に高速かつ低遅延でなければなりません。ここで、UCIe (Universal Chiplet Interconnect Express) という共通規格が登場しました。これにより、異なるメーカーのチップレット同士でも、共通の言語で通信できるようになる「チップレットの標準化」が進んでいます。
先端パッケージング技術（2.5D / 3Dスタッキング）
チップを横に並べるだけでなく、縦に積み重ねる技術も重要です。
- 2.5D実装： シリコンインターポーザーという高密度な中継基板の上にチップを並べる手法。
- 3D実装： チップの上に直接別のチップを重ねる手法（IntelのFoverosやTSMCのSoICなど）。
これらの技術により、バラバラだったチップレットは、あたかも一つの結晶（モノリシック）であるかのように振る舞い、データのやり取りにおいてボトルネックを感じさせないレベルにまで進化しています。
■業界の覇権争いとプレイヤーたちの動向
チップレット技術は、半導体メーカーの勢力図も塗り替えようとしています。
AMD：チップレット戦略の先駆者
AMDは、世界で最も早くチップレットを大規模商業成功に導いた企業です。サーバー向けの「EPYC」やデスクトップ向けの「Ryzen」において、演算コアとI/Oを分離する設計を採用。これにより、Intelに対してコストと性能の両面で猛追、あるいは追い越すことに成功しました。
Intel：IDM 2.0と「タイル」設計
かつてモノリシック設計にこだわっていた巨人Intelも、現在は「タイル（Intel流のチップレットの呼称）」設計へ大きく舵を切っています。「Meteor Lake」以降の世代では、自社製タイルだけでなく、TSMCなどの外部ファウンドリで作ったタイルを自社の先端パッケージング技術で統合するという、オープンな戦略を取っています。
Apple：究極の統合を実現する「UltraFusion」
Appleの「M1 Ultra」や「M2 Ultra」も、チップレット思想の究極形の一つです。2つのチップを広帯域のインターフェースで接続し、ソフトウェア側からは完全に1つの巨大なチップとして認識させる技術は、ユーザー体験を損なうことなく性能を2倍にするという驚異的な成果を上げました。
■チップレットが変える未来の社会
この技術は、私たちの生活の裏側にある「計算のインフラ」をどう変えるのでしょうか。
AI民主化の加速
ChatGPTをはじめとする生成AIの爆発的普及により、巨大なAIモデルを動かすためのチップ需要が急増しています。チップレット技術は、こうした巨大AIチップの製造コストを下げ、より多様な企業が独自のAIアクセラレータを開発することを可能にします。
自動車・モビリティの進化
自動運転車は、まさに「走るスーパーコンピュータ」です。センサー処理用、意思決定用、インフォテインメント用など、異なる特性を持つチップを一つのパッケージに収めるチップレットは、車載コンピュータの省電力化と高性能化に直結します。
エッジコンピューティングと持続可能性
必要な機能だけを組み込むことができるため、デバイスごとの「過剰なスペック」を排除できます。これはエネルギー効率の最適化につながり、データセンターの消費電力削減という地球規模の課題解決にも貢献します。
■結びに代えて：半導体の「多様性の時代」へ
「チップレット」という言葉が象徴しているのは、単なる技術的な工夫ではありません。それは、「一つの完成されたものを作る」という時代から、「最適な要素を組み合わせて最適解を導き出す」という、エコシステムと協調の時代への移行を意味しています。
微細化という一本道の進化が限界を迎えつつある今、チップレットは私たちに「設計の自由」を取り戻してくれました。異なる世代、異なる機能、そして時には異なるメーカーの知恵が、一つの小さなパッケージの中で手を取り合う。その中心にあるチップレット技術は、これからの10年、私たちのテクノロジーの進化を支える最も強固な礎となるでしょう。
私たちはまだ、チップレットがもたらす可能性の入り口に立ったばかりです。今後、どのような革新的な「組み合わせ」が登場するのか。半導体という小さな宇宙で起きているこの劇的な変化から、目が離せません。
