AI（人工知能）の進化が止まりません。ChatGPTをはじめとする生成AIの登場により、私たちの生活やビジネスの在り方は劇的な変化を遂げようとしています。しかし、その華々しい活躍の舞台裏で、AIの「知能」を支える物理的なハードウェアの世界において、一つの大きな革命が起きていることをご存知でしょうか。
それが「HBM（High Bandwidth Memory：広帯域メモリー）」です。
「HBMって、要するにメモリでしょ？ パソコンに入っているDRAMと何が違うの？」と思われるかもしれません。確かにHBMもDRAMの一種です。しかし、その構造と能力は、私たちが普段使っているPCのメモリとは別次元のものです。
今回は、AI時代の「真の主役」とも言えるHBMについて、その仕組みから、なぜAIに不可欠なのか、そしてこれからのコンピューティングをどう変えていくのかまでを解説していきます。

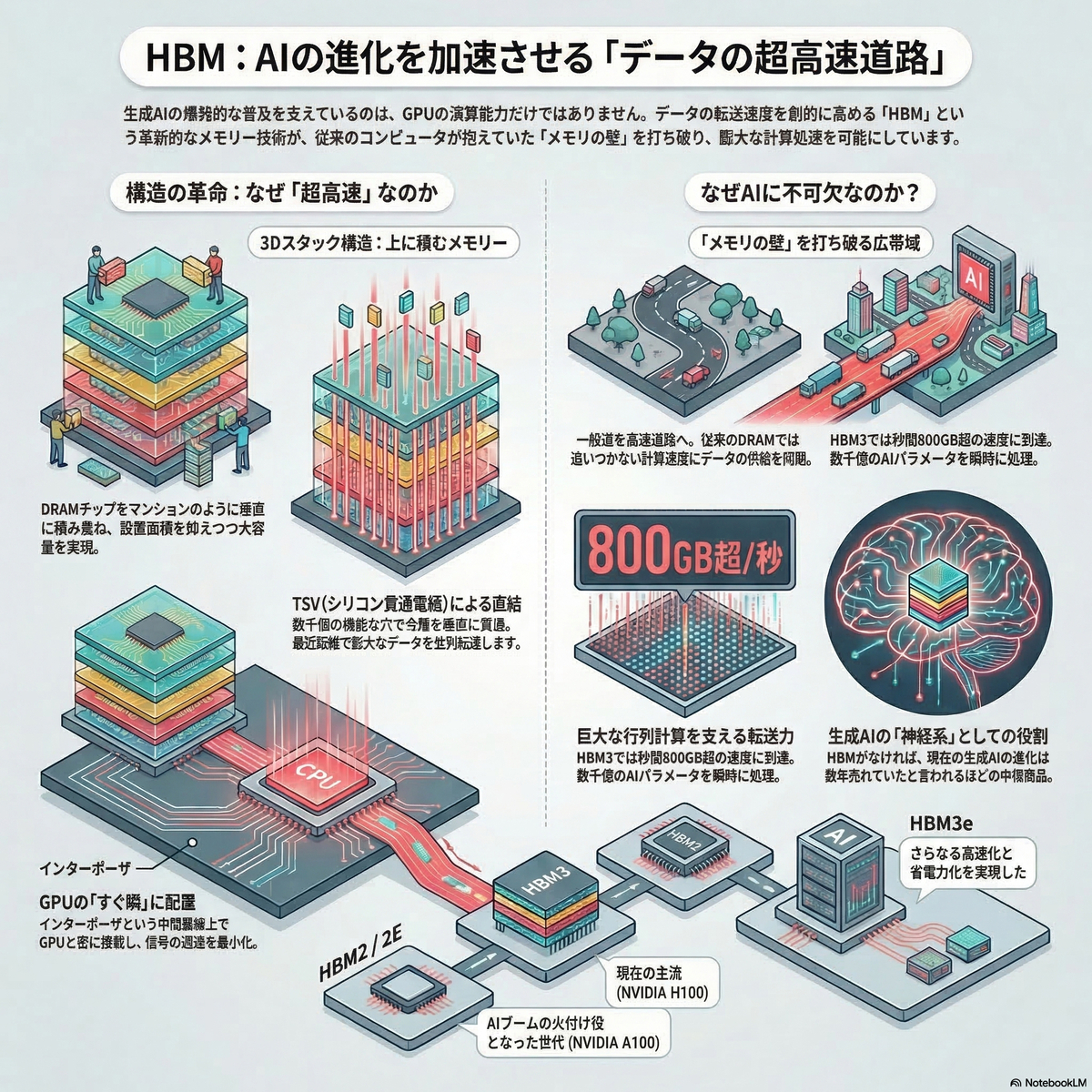

■HBMとは何か？ ――「データの超高速道路」の誕生
まず、HBMの基本的な定義から整理しましょう。HBMは日本語で「広帯域メモリー」と呼ばれます。「広帯域（ハイ・バンドウィズ）」とは、簡単に言えば「一度に送ることができるデータの通り道が非常に広い」という意味です。
一般的なパソコンに使われているDRAM（例えばDDR5など）を「一般道」や「数車線の国道」に例えるなら、HBMは「何十車線もある超巨大な高速道路」です。
従来のDRAMは、マザーボード上のスロットに差し込まれ、CPUやGPUと配線を通じてデータをやり取りします。しかし、AIの学習のように、テラバイト級の膨大なデータを一瞬で処理しなければならない場面では、この「配線」がボトルネック（停滞の要因）になってしまいます。処理速度がどれだけ速いGPU（画像処理半導体）を持っていても、そこへデータを届ける道が渋滞していては、宝の持ち腐れなのです。
この「メモリの速度が演算器の速度に追いつかない」という問題は、コンピュータの世界では「メモリの壁（Memory Wall）」と呼ばれ、長年の課題でした。HBMはこの壁を打ち破るために開発された、全く新しい設計思想のメモリなのです。
■構造の革命：なぜHBMは「速い」のか
HBMが従来のDRAMと決定的に異なるのは、その「姿」です。
●3Dスタック構造：横に並べるのではなく、上に積む
従来のDRAMは、チップを平面的に配置します。一方、HBMはDRAMのチップを薄く削り、それを縦に何層も積み重ねる「3Dスタック構造」を採用しています。マンションのように上に積み上げることで、設置面積を抑えつつ、巨大な容量を確保できるのです。
●TSV（シリコン貫通電極）：データの縦移動
ただ積み上げるだけでは、一番上のチップから一番下の基板までデータを送るのに時間がかかってしまいます。そこで使われるのが「TSV（Through-Silicon Via）」という技術です。
これは、積み重なったチップに数千個もの微細な穴を開け、垂直に電極を通す技術です。これにより、各層のメモリが最短距離で直結され、膨大なデータを並列で一気に転送することが可能になりました。
●ロジックダイとインターポーザ
HBMは単体で機能するのではなく、通常、GPUなどの演算チップの「すぐ隣」に配置されます。
「インターポーザ」と呼ばれる中間基板の上に、演算チップ（GPUなど）とHBMを密に並べてパッケージングします。この物理的な距離の近さが、信号の遅延を最小限に抑え、圧倒的な転送速度（帯域幅）を実現する鍵となっています。
■なぜAIやGPUにはHBMが必要なのか？
「別にそこまで速くなくてもいいのでは？」と思うかもしれませんが、現代のAI、特に「生成AI」の学習においては、HBMなしでは成立しないと言っても過言ではありません。
●AIの「学習」は、巨大な行列計算の連続
AIの学習、特に大規模言語モデル（LLM）のトレーニングでは、数千億から数兆個の「パラメータ」と呼ばれる数値を調整します。これは巨大な数学的計算（行列演算）を繰り返す作業です。
GPUはこの計算を「並列」で処理するのが得意ですが、その一瞬一瞬で、膨大な「重み（パラメータ）」データをメモリから呼び出し、計算結果をまたメモリに書き戻すという作業が発生します。このデータの往来が激しすぎるため、従来のメモリでは追いつかないのです。
●HPC（高性能コンピューティング）での役割
気象予測、創薬シミュレーション、物理演算などのHPC分野でも、HBMは威力を発揮します。これらの分野では、地球規模の気象データや複雑な分子構造をシミュレーションするため、一度に扱うデータ量が桁違いです。HBMの「広帯域」という特性は、こうした科学技術計算を劇的に高速化させます。
■HBMの進化の系譜：HBM1からHBM3e、そしてHBM4へ
HBMは、登場してから現在に至るまで、急速な進化を遂げています。
- HBM1（第一世代）： 2013年頃に登場。AMDのGPUなどに採用されましたが、当時はまだ高コストで、一部のハイエンドモデルに限られていました。
- HBM2 / HBM2E： 帯域幅が大幅に拡張され、NVIDIAのデータセンター向けGPU「V100」や「A100」などに搭載されるようになりました。AIブームの火付け役です。
- HBM3： NVIDIAの「H100」に採用され、データ転送速度は秒間800GBを超えるレベルに到達。AI学習のスタンダードとなりました。
- HBM3e（最新世代）： HBM3の拡張版で、さらに高速化と省電力化が図られています。現在、市場で最も熱い視線を浴びている製品です。
- HBM4（次世代）： 現在開発が進んでおり、さらに多くの層（12層や16層）を積み上げ、データの通り道をさらに広げることが期待されています。
このように、HBMは世代を追うごとに「より高く積み、より速く通す」進化を続けています。
■HBMが抱える「課題」と「コスト」
これほどまでに高性能なHBMですが、弱点がないわけではありません。
●製造の難易度とコスト
HBMは、極めて高度な製造技術を必要とします。チップを薄く削り、数千もの穴（TSV）を正確に開け、正確に積み重ねる工程は、歩留まり（良品の割合）を上げるのが非常に困難です。そのため、価格は一般的なDRAM（DDR5など）の数倍から、時には10倍以上の高値で取引されます。
●熱管理の問題
チップを縦に積み重ね、高密度で高速動作させるため、HBMは非常に熱を持ちやすいという特性があります。AIサーバーを運用する際、いかにしてこの熱を逃がすか（冷却ソリューション）が、システム全体の安定性を左右する大きな課題となっています。
■世界を巻き込む「HBM争奪戦」
現在、半導体業界ではHBMを巡る凄まじいシェア争いが繰り広げられています。主なプレイヤーは、韓国のSKハイニックス、サムスン電子、そして米国のマイクロン・テクノロジーの3社です。
特にSKハイニックスは、いち早くHBMの開発に注力し、AIチップの絶対王者であるNVIDIAと強固なパートナーシップを築いたことで、現在市場をリードしています。一方、サムスン電子やマイクロンも、次世代のHBM3eやHBM4で巻き返しを図るべく、巨額の投資を行っています。
この「HBMの供給能力」が、そのまま世界のAI開発のスピードを左右すると言っても過言ではない状況です。NVIDIAのGPUが品薄になる大きな要因の一つも、このHBMの生産が追いついていないことにあると言われています。
■まとめ：HBMは未来をどう変えるのか
HBMは単なる「速いメモリ」ではありません。それは、AIという巨大な知能が、現実的な時間で学習し、推論することを可能にする「神経系」のような存在です。
もしHBMがなければ、現在の生成AIの進化は数年、あるいは十数年遅れていたかもしれません。私たちが日々恩恵を受けているAIの裏側には、この「垂直に積み上げられた小さなシリコンのビル群」と、そこを縦横無尽に駆け巡る電子の奔流があるのです。
今後、HBMはさらに進化し、AI専用チップだけでなく、自動運転車や高度なロボット、さらにはエッジコンピューティングの世界にも浸透していくでしょう。データが爆発的に増え続けるこの時代において、「広帯域」という武器を持つHBMの重要性は、高まる一方です。
次にAIのニュースを目にした時は、ぜひその中枢で静かに、しかし超高速で働き続ける「HBM」の存在を思い出してみてください。それは間違いなく、21世紀のデジタル革命を支える屋台骨なのです。
