半導体産業の最前線で今、最も熱い視線を浴びている技術、それが「高NA（開口数）EUV露光」です。スマートフォンの性能向上からAI（人工知能）の爆発的な進化まで、私たちのデジタルライフの根幹を支えるこの技術について、その重要性と未来を深掘りしていきましょう。
1. はじめに：微細化という終わなき挑戦
現代社会において、半導体は「産業のコメ」どころか、もはや「社会の脳」とも言える存在です。私たちのポケットにあるスマートフォン、自動運転を実現する車、そして膨大なデータを処理するデータセンター。これらすべての中心には、数ミリ角のチップの中に数十億、数百億ものトランジスタが詰め込まれた最先端半導体が存在します。
半導体の進化を支えてきたのは、言わずと知れた「ムーアの法則」です。チップに搭載されるトランジスタの数は約2年で2倍になるというこの経験則を守り続けるために、エンジニアたちは文字通り「原子レベル」の微細化に挑んできました。
その戦いの最前線に君臨しているのが、オランダのASML社が独占的に供給する「EUV（極端紫外線）露光装置」です。そして今、そのEUV技術は次なるステージ、すなわち「高NA（High-NA）」へと足を踏み入れようとしています。
2. EUV露光とは何か：光で描く究極の精密画
「露光」という工程を簡単に言えば、フォトマスクに描かれた回路パターンに光を当て、ウエハー（シリコンの円盤）上に焼き付ける作業のことです。これは写真の現像に近いプロセスですが、そのスケールは想像を絶します。
かつてはArF（フッ化アルゴン）レーザー（波長193nm）が主流でしたが、さらなる微細化のために導入されたのがEUV光です。EUVの波長はわずか13.5nm。従来の光よりも圧倒的に短いため、より細い線を引くことが可能になりました。
しかし、EUVは非常に厄介な性質を持っています。ほとんどの物質に吸収されてしまうため、レンズを使うことができず、特殊な多層膜ミラーを使って光を反射させながら回路を描かなければなりません。この装置を世界で唯一量産できているのが、オランダのASML社なのです。
3. 「NA（開口数）」が運命を握る理由
さて、本題の「高NA」について解説しましょう。露光装置の解像度（どれだけ細かい線を引けるか）は、物理学における「レイリーの式」によって決定されます。
$$R = k_1 \cdot \frac{\lambda}{NA}$$（アール イコール ケイワン ラムダ オーバー エヌエー）
ここで、$R$は解像度（最小寸法）、$\lambda$（ラムダ）は光の波長、そして$NA$（Numerical Aperture）が「開口数」です。
解像度を小さく（＝より微細に）するためには、分子の波長を短くするか、分母のNAを大きくする必要があります。

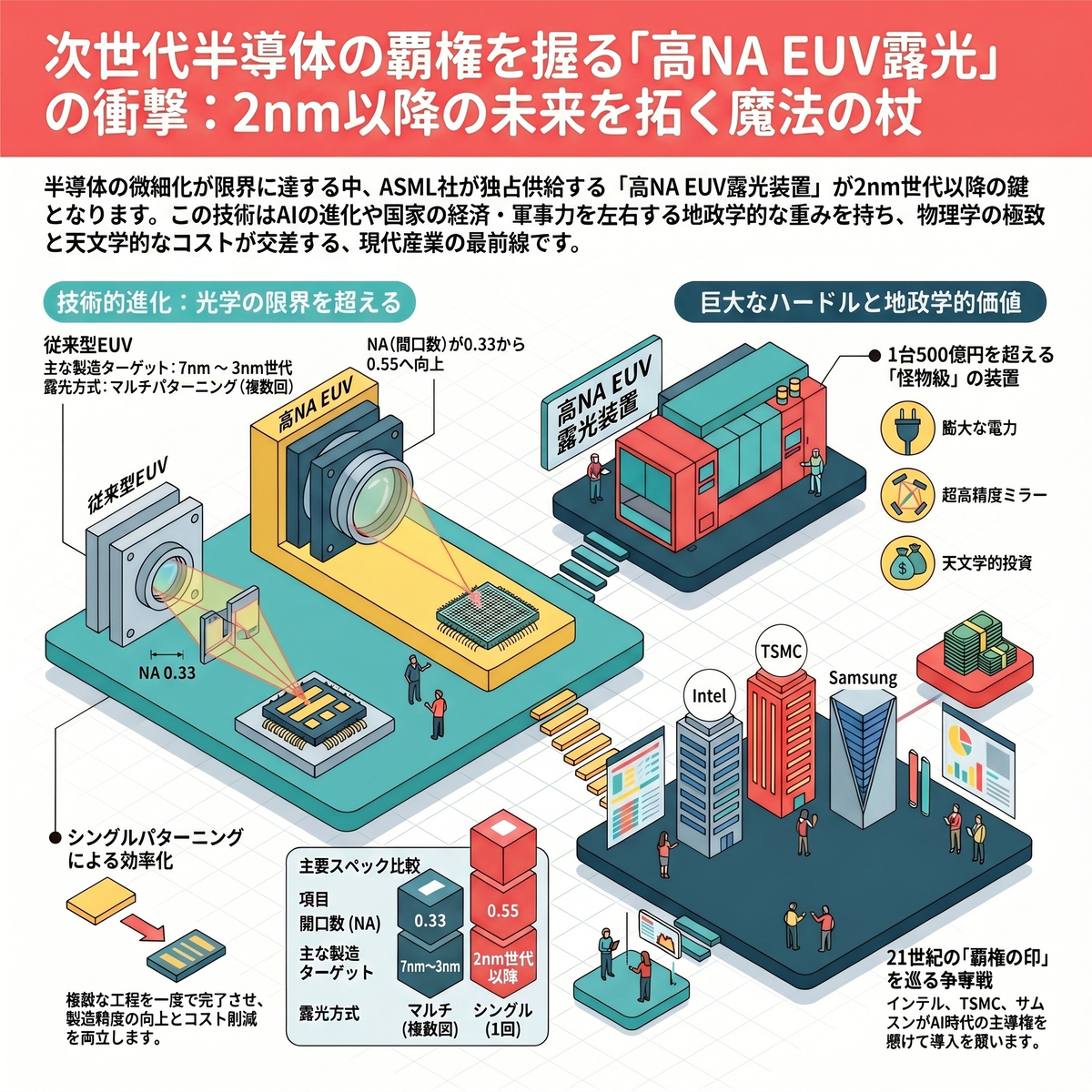

従来のEUV装置のNAは0.33でした。しかし、ロジック半導体で2nm世代、さらにはそれ以降の領域に踏み込むためには、波長（13.5nm）は変えずに、NAを0.33から0.55へと引き上げる必要が出てきたのです。これが「高NA（High-NA）EUV」と呼ばれる所以です。
4. 高NA化がもたらすブレイクスルー
なぜ、単にNAの数値を上げるだけなのに、これほどまでに騒がれているのでしょうか。それは、0.33 NAの限界が見えてきたからです。
従来の0.33 NA装置でさらに微細なパターンを形成しようとすると、「マルチパターニング」という手法が必要になります。これは、一度で描けないパターンを2回以上に分けて露光する技術ですが、工程が複雑になり、コストが増大し、歩留まり（良品率）が悪化するという欠点がありました。
高NA EUV（0.55 NA）を導入することで、これまでは複数回の露光が必要だった工程を「シングルパターニング（1回）」で済ませることが可能になります。これにより、製造工程の簡素化、生産性の向上、そして何よりさらなる微細化の継続が可能になるのです。
5. ASMLの独壇場と「EXE」シリーズ
現在、高NA EUV露光装置を製造できるのは、世界で唯一ASMLだけです。同社の最新モデル「Twinscan EXE:5000」シリーズは、まさに人類の技術の結晶と言えます。
この装置を実現するために、ASMLは光学メーカーのカールツァイスと共に、これまでにない巨大で精密なミラーを開発しました。高NA化するということは、より広い角度で光を取り込むことを意味します。そのため、装置内部の光学系は巨大化し、装置自体のサイズもバス一台分ほど、重さは150トンを超えるという怪物級のマシンになりました。
また、高NA化に伴う面白い技術的特徴に「アナモルフィック光学系（倍率非対称光学系）」があります。これは、縦方向と横方向で倍率を変えて露光する技術です。これにより、既存のマスクインフラを活用しつつ、高NAのメリットを最大限に引き出すことができます。
6. 最先端メモリーとロジックの行方
この高NA EUVの導入を巡って、世界の半導体巨頭たちが火花を散らしています。
●ロジック半導体：2nmへの門番
TSMC、インテル、サムスン電子といったファウンドリ勢にとって、高NA EUVは「2nm世代以降」の覇権を握るための必須アイテムです。特にインテルは、他社に先駆けてASMLから高NA装置を導入し、再び半導体製造のトップランナーに返り咲こうと勝負をかけています。
●メモリー半導体：DRAMの進化
ロジックだけでなく、DRAM（記憶用半導体）の製造においてもEUVの重要性は増しています。10nm台の微細化が進む中、パターンの複雑化に対応するために、最先端メモリーメーカーも高NAの導入を視野に入れています。
7. 高NA EUVが抱える課題：コストと技術の壁
夢のような技術に見える高NA EUVですが、課題も山積みです。
まず、価格です。1台あたりの価格は3億5000万ドルから4億ドル（日本円で約500億円以上）とも言われており、これを導入できる企業は世界でも片手で数えるほどしかありません。装置価格だけでなく、それを動かすための膨大な電力、設置するための専用クリーンルームの建設など、投資額は天文学的数字になります。
次に、レジスト（感光材）の開発です。光が強くなり、パターンが細かくなると、従来のレジストでは光の粒子（フォトン）のばらつきによるノイズ（ストキャスティクス）の影響が無視できなくなります。材料科学の面でも、さらなる技術革新が求められています。
8. 地政学とサプライチェーンの要
半導体が「戦略物資」となった今、ASMLの露光装置は単なる工業製品を超えた存在になっています。オランダ政府、そしてアメリカの意向により、最先端のEUV装置は中国への輸出が制限されています。
高NA EUVをどの国、どの企業が、いつ手に入れるか。それは単なるビジネスの勝敗だけでなく、21世紀の国家競争力、軍事力、そしてAI覇権の行方を左右する極めて政治的な問題でもあるのです。
9. 結び：1nm、そしてその先へ
高NA EUVの登場によって、私たちは「1nm世代」の背中を捉え始めました。かつては「物理的限界」と言われた領域も、人類の英知は光学系を磨き、波長を操り、克服しようとしています。
さらにその先には、NAをさらに高めた「Hyper-NA（0.75以上）」の構想さえ語られ始めています。半導体の微細化は、もはや単なる技術競争ではなく、人類がどれだけ「原子」を制御し、デジタル宇宙を拡張できるかという挑戦なのです。
ASMLの工場から出荷される一台の巨大な装置が、数年後の私たちの生活を劇的に変えるAIを生み出し、見たこともないメタバースを作り上げ、不治の病を解明するシミュレーションを可能にする。高NA EUV露光装置は、まさに未来を「焼き付ける」魔法の杖なのかもしれません。
私たちは今、テクノロジーの歴史における最もエキサイティングな転換点に立ち会っているのです。
