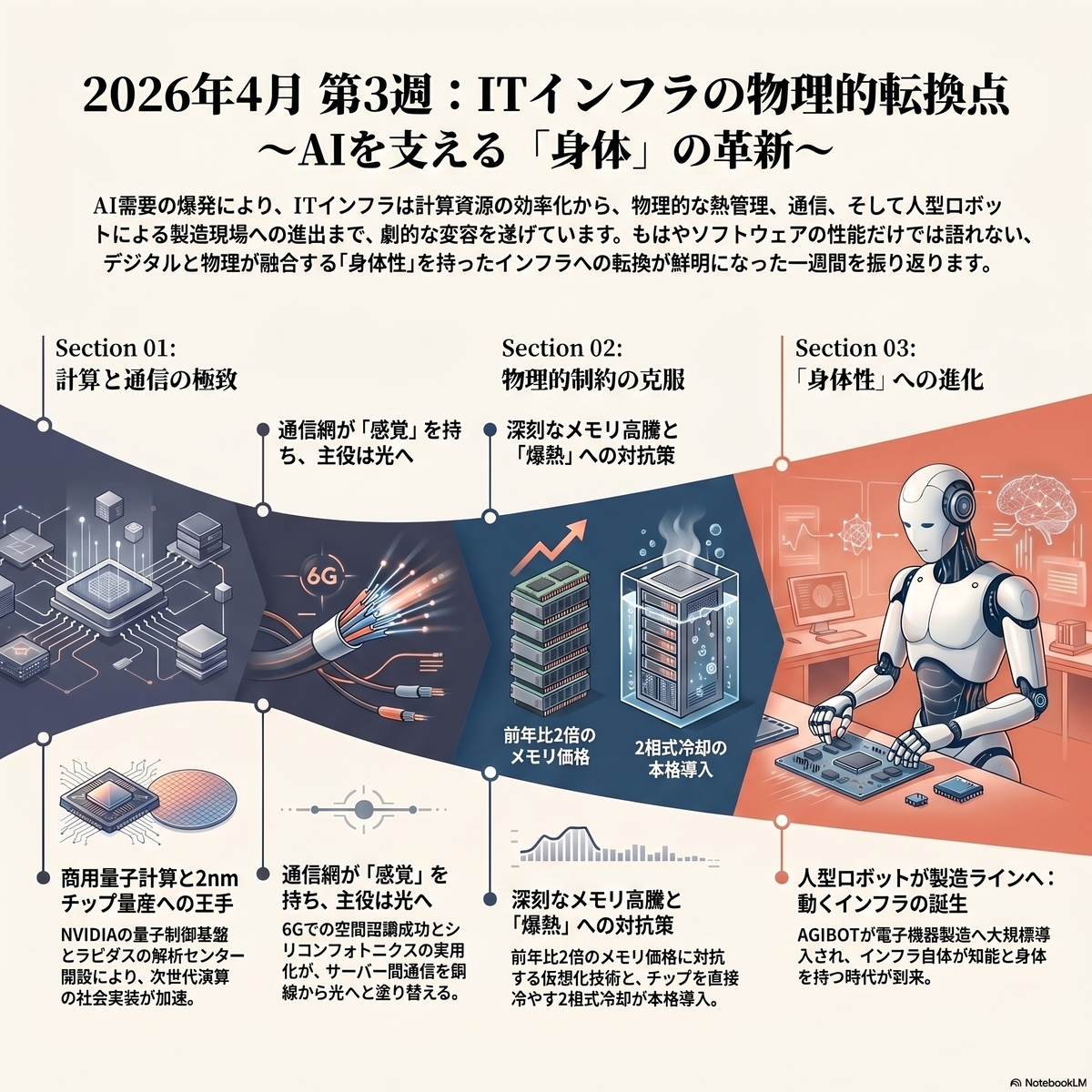

2026年4月第3週、IT業界はAIという巨大な「ソフトウェア」の波を支えるための、「物理的な基盤」の劇的な転換期を迎えました。半導体の微細化限界への挑戦、100%増に近いメモリ価格高騰へのハードウェア的対策、そして6Gに向けた物理レイヤーの実証など、今週のITインフラ・ハードウェアに関する重要な動向を10件の深掘り記事としてまとめました。
1. NVIDIAが量子ハードウェアの「エラー訂正」を加速する新プラットフォーム「Ising」を発表
2026年4月14日、NVIDIAは量子コンピュータの実用化を阻む最大の壁である「量子エラー訂正」をハードウェアレベルで加速する新プラットフォーム「NVIDIA Ising（アイジング）」を発表しました。これは、既存のGPUアーキテクチャを量子プロセッサ（QPU）の制御およびキャリブレーションに最適化したもので、量子状態のデコードプロセスを従来の2.5倍に高速化し、精度を3倍向上させます。
これまで量子計算は、ノイズによるエラーが多すぎて「意味のある計算」が困難でしたが、Isingは3D CNN（畳み込みニューラルネットワーク）を用いたリアルタイムのデコーダーをハードウェアに組み込むことで、物理的な量子ビットの挙動をミリ秒単位で修正します。特筆すべきは、超伝導、イオン、中性原子など、主要なすべての量子方式に対応したオープンな設計である点です。これにより、2020年代後半に期待される「誤り耐性量子コンピュータ（FTQC）」の実現に向け、ハードウェア制御の主導権をNVIDIAが握る形となりました。AIの次に来る計算資源として、量子ハードウェアがいよいよ商用フェーズの準備に入ったことを示唆しています。
2. ラピダスが北海道に「解析センター」を開設：2nmチップ量産への最後の一手
日本の半導体復興を担うラピダスは、2026年4月11日、千歳市の製造拠点近隣に最新の「チップレット・ソリューション・解析センター」を開設しました。これは、2027年の2nm（ナノメートル）プロセス量産開始に向けた、物理的な品質管理とパッケージング技術の最終拠点となります。
今回の発表で注目すべきは、単に回路を細く描くだけでなく、複数のチップを統合する「3Dパッケージング」の自動解析ラインが稼働したことです。2nm世代では、チップ内部の熱密度が極めて高くなるため、物理的な構造の欠陥をナノ単位で瞬時に見つけ出す必要があります。ラピダスは米国IBMとの提携をさらに強化し、日本独自の「短TAT（ターンアラウンドタイム）」製造モデルを確立するための、ハードウェア的な検査インフラを整えました。さらに、次世代の1.4nmや1nmに向けたロードマップも更新され、TSMCやサムスンといった既存の巨人に「製造スピードと柔軟性」という物理的な運用能力で対抗する姿勢を鮮明にしました。日本国内での先端ハードウェア供給網の再構築が、着実に進行していることを印象づける一週間となりました。
3. データセンターを襲う「メモリの壁」：DRAM価格が前年比95%増と供給危機
2026年4月、データセンター市場は深刻なハードウェア危機に直面しています。IT調達大手のWBMやDellの報告によると、AIサーバー需要の爆発的な増加に伴い、サーバー用DRAM（メモリ）の価格が前年比で約95%も高騰しました。これにより、1台のサーバーコストの50%以上をメモリが占めるという異例の事態に陥っています。
この物理的なリソース不足に対し、Broadcom（旧VMware）は4月15日、最新のソフトウェア定義ハードウェア技術「VCF 9.0」を用いた「NVMeメモリ・ティアリング」ソリューションを発表しました。これは、高価で品薄な物理DRAMの代わりに、高速なNVMeストレージを仮想的なメモリ層として利用する技術です。これにより、物理的なメモリ搭載量を減らしつつ、サーバー全体の処理能力を維持し、TCO（総保有コスト）を最大42%削減することが可能になります。ハードウェアの物理的な不足を、アーキテクチャの工夫で補う「メモリの壁」への対策は、今後のデータセンター設計における標準的なアプローチになると見られています。
4. 6G通信の「物理レイヤー」実証に成功：EricssonとQualcommが6-8GHz帯を公開
2026年4月17日、EricssonとQualcommは、2030年頃の商用化を目指す「6G」の基盤となる物理レイヤー（無線区間）の実証実験の結果を公開しました。今回の実験では、特に「cmWave（センチメートル波）」と呼ばれる6GHzから8GHzの周波数帯を用い、400MHz幅という極めて広い帯域での安定した通信に成功しました。
6Gの物理的な最大の特徴は、通信ネットワーク自体が「感覚（センシング）」を持つことにあります。今回の実証では、電波の反射を利用して周囲の物体の形状や動きを認識する「ネットワーク・センシング」技術が、ハードウェアレベルで統合されました。これにより、カメラがない場所でもネットワークそのものが空間の状況を把握し、自律走行車やロボットの制御に貢献します。展示された新型の「AIモデム」は、電波状況に応じて物理的なアンテナ素子の制御をリアルタイムで最適化し、消費電力を従来比で30%削減する性能を見せました。5Gが「高速な土台」であったのに対し、6Gは「物理世界とデジタルを融合させる神経系」としてのインフラ構築が進んでいることが確認されました。
5. 次世代冷却技術「2相式ダイレクト・トゥ・チップ」の商用導入が加速
データセンターの消費電力と発熱が限界に達する中、2026年4月第3週、冷却ハードウェア市場に大きな動きがありました。これまでの「空冷」や単純な「液冷」では追いつかない、1ラックあたり1MW（メガワット）を超える超高密度サーバー向けに、冷媒の相変化（液体から気体への蒸発熱）を利用する「2相式ダイレクト・トゥ・チップ冷却」の商用導入が本格化しました。
主要な冷却システムメーカー各社は、AI専用の演算チップ（GPU/NPU）に直接取り付け、気化熱で瞬時に冷やすマイクロチャネル冷却板の量産を開始。このハードウェアの導入により、データセンターの冷却用電力（PUE）を1.05以下まで下げることが可能になります。IEA（国際エネルギー機関）が今週発表したレポートでは、2026年以降のデータセンターの競争力は「いかに電力を確保し、いかに物理的に冷やすか」という設備インフラの能力に直結すると強調されています。サーバーの中身だけでなく、その外側の「物理的な熱管理インフラ」が、IT投資の最優先事項となった象徴的な動向です。
6. Samsungが「シリコンフォトニクス・ファウンドリ」サービスを正式開始
2026年4月、Samsung Electronicsは、光通信と電子回路を一つのチップに統合する「シリコンフォトニクス（光電融合）」の受託製造（ファウンドリ）サービスを開始しました。これは、データセンター内のサーバー間通信における「銅線（電気信号）」の物理的限界を打破するための、ITインフラの根幹に関わる技術転換です。
シリコンフォトニクス技術を用いることで、電気信号を光信号に変換するモジュールをプロセッサのすぐ近くに配置（CPO: Co-Packaged Optics）でき、通信速度の向上と大幅な低消費電力化が実現します。TSMCも2026年内の「COUPE」技術による量産を予告しており、ファウンドリ大手2社による「光チップ製造」の覇権争いが激化しています。今週のSamsungの発表は、これまで特殊な光通信機器に限られていた技術を、汎用的なインフラハードウェアとして提供する準備が整ったことを意味します。これにより、次世代のスイッチやルーター、AIサーバーの内部配線が「電気から光へ」と物理的に置き換わる流れが決定づけられました。
7. Intelが「18Aプロセス」を用いた高密度eFPGA IPの提供を開始
Intelは2026年4月13日の週、自社の最先端製造プロセスである「Intel 18A（約1.8nm相当）」を用いた、組み込み型FPGA（eFPGA）のハードウェアIPの提供を開始しました。これは、特定の顧客が設計するカスタムチップの中に、後から機能を変更できる「再構成可能なハードウェア回路」を極めて高い密度で組み込めるようにするものです。
従来のeFPGAは面積効率が悪く、先端プロセスでの実装が困難でしたが、18Aプロセスと「PowerVia（裏面電源供給）」技術を組み合わせることで、物理的な配線混雑を解消し、前世代比で2倍以上の論理密度を実現しました。これにより、通信インフラ機器や車載プロセッサにおいて、出荷後でも通信プロトコルの変更やセキュリティ規格の更新にハードウェアレベルで対応できるようになります。「一度作ったら終わり」というハードウェアの概念を、先端プロセスが持つ物理的ポテンシャルによって「常に進化するハードウェア」へと変革する一歩となりました。
8. Silicon Boxがimecの車載チップレット・プログラムに参加：車載ハードの再定義
シンガポールの先端パッケージング企業Silicon Boxは、2026年4月15日、欧州の世界的半導体研究機関imecが進める「自動車用チップレット・プログラム」への参加を表明しました。これは、自動運転車に搭載される巨大なECU（電子制御ユニット）を、複数の小さなチップ（チップレット）に分割して構成する、次世代の車載ハードウェア・アーキテクチャの標準化を目指すものです。
現在の電気自動車（EV）や自律走行車では、搭載されるプロセッサの物理的なサイズと消費電力が課題となっています。チップレット方式を採用することで、高性能なAI演算部と安定性が求められる電源制御部を、それぞれ最適なプロセスで作られた別々のチップとして製造し、一つのパッケージ内で超高速に連結できます。Silicon Boxの参画により、車載ハードウェアのサプライチェーンが、従来の「完成品チップの購入」から、より柔軟で強靭な「チップレット・エコシステム」へと移行する動きが加速しました。物理的な設計の柔軟性が、次世代の「走るITインフラ」としての自動車の進化を支えることになります。
9. 汎用ロボットハードウェア「AGIBOT G2」が製造ラインへの大規模導入を開始
2026年4月15日、中国のAGIBOT社は、精密電子機器の量産ラインにおいて、汎用人型ロボット「G2」の物理的なデプロイに成功したと発表しました。これは「身体性IT（エッジ・ハードウェア）」が、単なる実験段階を超えて、実際のIT製品を作る工場インフラの一部として定着し始めたことを示す重要なニュースです。
G2は、人間と同じような関節構成を持ち、高度な触覚センサーと視覚システムを備えています。今回の導入で特筆すべきは、特定の作業のために治具を固定する必要がなく、人間が作業していた場所をそのままロボットに置き換えた点です。ハードウェアとしての「汎用性」が向上したことで、スマートフォンの組み立てや基板の検査といった、これまで自動化が困難だった繊細な物理作業が、AI制御のハードウェアによって肩代わりされます。これは、製造業における「物理的な労働力」というインフラが、従来の固定型ロボットから、自律移動可能な汎用ハードウェアへとシフトし始めた分岐点と言えます。
10. EUがデータセンターの「エネルギー効率格付け制度」のドラフトを公開
2026年4月16日、欧州委員会（EC）は、EU域内で稼働するすべてのデータセンターに対して、物理的なエネルギー効率を「A」から「G」までのランクで格付けし、公開を義務付ける新規制の草案を提出しました。これは、2026年第2四半期中の施行を目指す包括的なインフラ規制パッケージの一環です。
この規制により、データセンター事業者は、サーバーの冷却効率だけでなく、サーバー内のCPUやストレージといったハードウェア自体の電力性能指数（Performance per Watt）を詳細に報告することが求められます。さらに、廃熱を地域暖房などの外部インフラに再利用しているかどうかも評価対象となります。これまで「ブラックボックス」であったデータセンターの物理的な運用実態が透明化されることで、低効率な古いハードウェアを使用している施設の淘汰が進むと考えられます。ITインフラが社会的な責任を負う「公共の物理設備」として、法的に厳格に定義された一週間となりました。
